Полноразмерная серия роликовых линейных направляющих SCHNEEBERGER с интегрированной измерительной системой AMS

Встроенная линейная шкала

Сочетание высокоточного линейного датчика с линейными направляющими создает встроенную измерительную систему, которую легко установить без необходимости дополнительного монтажа и настройки. Это обеспечивает снижение затрат на проектирование, производство и эксплуатацию оборудования. Компания SCHNEEBERGER предлагает упрощение установки оси оборудования с прямой линейной шкалой.

Линейная направляющая с интергированной измерительной системой

Система MONORAIL AMSA 3A представляет собой встроенную магниторезистивную измерительную систему с аналоговым интерфейсом на основе продукции MONORAIL MR. Это позволяет создать компактную ось с линейным измерением и направляющей, специально предназначенной для механического оборудования. Не требуется дополнительноя установка и настройка измерительной системы. Это позволяет снизить расходы на проектирование, изготовление и обслуживание оборудования. Повышается точность и надежность работы. В прочном корпусе расположены продольные и поперечные очистители, что позволяет лучше защитить измерительную систему. Версия AMSA 3A имеет аналоговый интерфейс напряжения 1 Vss для подсоединения ко всем стандартным системам управления.

MONORAIL AMSD 3A - встроенная магниторезистивная измерительная система с инкрементным цифровым интерфейсом, на основе продукции MONORAIL MR. AMSA 3A стала базовой для изготовления данной системы. Таким образом, профильные рельсы идентичны и подходят как для AMSA 3A, так и для AMSD 3A. Версия AMSD 3A имеет инкрементный цифровой интерфейс, разнообразные варианты считывающих головок, что позволяет работать в разных режимах и приспособить ее к системам управления с разной частотой входного сигнала.


Магнитный принцип измерения

Датчик основан на специально разработанном магниторезистивном принципе измерения. Если происходит относительное перемещение между датчиком и измерительной шкалой, изменение в напряженности поля приводит к измеримому изменению в электрическом сопротивлении. Любое постороннее влияние, оказываемое изменением температуры, внешними магнитными полями, деформацией или износом, сводится к минимуму с помощью мостовой схемы. Считывающая головка работает непрерывно, обеспечивая работу датчика, огражденную от влияния посторонних факторов. Измерительная система работает превосходно, даже после замены измерительной головки не требуется дополнительная настройка.

Измерительная система AMS

Точное определение местоположения

Хорошее термальное соединение между измерительной системой и платформой оборудования обеспечивается, во-первых, большой площадью соединения между линейной направляющей и интегрированной измерительной системой, во-вторых, прочной фиксацией направляющей к платформе оборудования. Преимуществом такой конструкции является то, что при любых изменениях температуры платформы меняется соответственно и температура измерительной системы. Для того чтобы достичь устойчивости процесса не требуется контрольных точек или датчиков благодаря хорошему термальному взаимодействию между системой измерения, рельсом и платформой оборудования.


Защищенная измерительная линейка

Встроенная измерительная линейка защищена от механических повреждений и влияния магнитного поля очень прочной немагнитной нащельной рейкой. С помощью специальной технологии нащельная рейка приваривается к рельсу и надежно защищает измерительную линейку от охлаждающего средства, износа или разрыва.

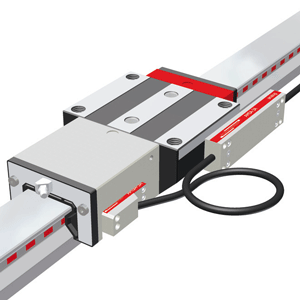

Направляющий рельс с измерительной системой
