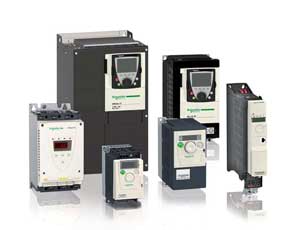

Преобразователи частоты Altivar Schneider Electric

Преобразователи частоты Altivar предназначены для управления трехфазными асинхронными и синхронными двигателями с напряжением 100 до 690В, мощностью от 0,18 до 2400 кВт, выходной частоты 0т 400 до 1600 Гц и исполнение IP20/ IP55. Преобразователи частоты увеличивают эффективность Вашего оборудования, снижают его энергопотребление и улучшают условия эксплуатации механизмов. Простота ввода в эксплуатацию, интуитивный интерфейс программирования, широкие коммуникационные возможности позволяют с легкостью интегрировать их в любые архитектуры систем автоматизации.

Применение:

Для постоянной нагрузки: перегрузочный момент до 220% - отвечает самым строгим требованиям применений благодаря использованию разнообразных законов управления двигателем и многочисленным функциональным возможностям. Адаптация для решения наиболее сложных задач электропривода. Грузоподъёмное, упаковочное,транспортировочное, деревообрабатывающее, текстильное, лифты и другое производственное оборудование.

Частотные преобразователи

Для переменной нагрузки: перегрузочный момент до 130% - управление системами отопления, вентиляции и кондиционирования воздуха (HVAC). Опциональная карта насосов позволяет ПЧ производить гибкое управление несколькими насосами. Благодаря применению преобразователя частоты можно уменьшить эксплуатационные расходы за счет оптимизации энергопотребления до 50% Наша инженерная служба всегда готова проконсультировать Вас по подбору, настройке и использованию продукции Schneider Electric.

Серия Фотография Краткие характеристики Документация
Altivar 12
Altivar 12

Преобразователь частоты (ПЧ) Altivar 12 предназначен для трехфазных асинхронных двигателей с питанием от 200 до 240В и мощностью от 0,18 до 4 кВт.

  • Переходный момент 150-170% номинального момента двигателя (150% номинального тока в течение 60с).
  • Метод управления: скалярное U/F-регулирование, векторное управление потоком (SVC) в разомкнутой системе. Квадратичный закон управления (вентиляторная характеристика Kn²- насосы, вентиляторы ).
  • ПИД регулятор.
  • Встроенный коммуникационный порт Modbus.

Простота ввода в эксплуатацию преобразователя Altivar 12 благодаря концепции Plug&Play, компактность, встроенные функции и исполнение на платформе адаптированы для его применения в простых производственных механизмах и в некоторых бытовых электронных приборах.



Подробнее



Брошюра

(0.40 Мб)



Описание

(0.08 Мб)



Каталог

(2.20 Мб)

Altivar 312
Altivar 312

Преобразователь частоты (ПЧ) Altivar 312 предназначен для управления асинхронными двигателями с питанием от 200 до 600 В и мощностью от 0,18 до 15 кВт.

  • Законы управления: скалярное U/F-регулирование, векторное управление потоком (SVC) в разомкнутой системе. Квадратичный закон управления (вентиляторная характеристика Kn²- насосы, вентиляторы). Энергосберегающий режим.
  • Перегрузочная способность 200% номинального момента двигателя в течение 2с и 170% в течение 60с.
  • Диапазон скорости 1:50.
  • Многочисленные специализированные функции, встроенные фильтры ЭМС, коммуникационные протоколы Modbus и CANopen и тормозной модуль.
  • Прекрасная устойчивость к сетевым возмущениям и нагрузке.

Отличается надежностью и компактностью, простотой ввода в эксплуатацию. Встроенные функции адаптированы для его применения в простых производственных механизмах: погрузочно-разгрузочные и упаковочные операции, фасовочное оборудование, текстильные машины, специальные механизмы, насосные и вентиляционные установки.

Обзор устройств управления движением (0.51 Мб)

Брошюра

(1.80 Мб)



Описание

(0.07 Мб)



Каталог

(3.40 Мб)



Altivar 32
Altivar 32

Преобразователь частоты Altivar 32 предназначен для управления трехфазными асинхронными и синхронными двигателями с напряжением питания от 200 до 500 В и мощностью от 0.18 до 15 кВт. Altivar 32 по функциональным возможностям может использоваться для механизмов с повышенными требованиями к характеристикам привода: транспортировочное оборудование, специальные механизмы, насосное, компрессорное и вентиляционное оборудование; грузоподъемные механизмы; деревообрабатывающие механизмы, металлообрабатывающее оборудование.

  • Перегрузочная способность: 200% номинального момента двигателя.
  • Диапазон скорости 1:50
  • Встроенный блок логических функций ATV Logic.
  • Более 150 функций, в частности, специализированные функции механизмов (конвейеры, грузоподъемные механизмы и т.д.)
  • Встроенные коммуникационные протоколы Modbus и CANopen.



Описание

(0.08 Мб)



Каталог

(1.90 Мб)

Altivar 212
Altivar 212

Altivar 212 – это преобразователь частоты для управления 3-х фазными асинхронными электродвигателями на мощности от 0,75 кВт до 75 кВт с напряжением питание 1ф/3ф 100-480В. Специально разработан для для наиболее часто встречающихся применений в зданиях обслуживающего сектора (HVAC): отопление, вентиляция, кондиционирование воздуха и насосы. Благодаря Altivar 212, обеспечивается экономия электроэнергии до 70%.

  • Законы управления: Скалярное U/F-регулирование, Векторное управление потоком (SVC) в разомкнутой системе. Энергосберегающий режим.
  • Перегрузочная способность: 120% номинального момента.
  • Диапазон регулирования: 1:50
  • Использование ПИД-регулятора: температура, расход, давление.
  • Функции, востребованные системами управления зданиями: управление при пожаре. Технология антигармоник позволяет добиться THDI < 30% без использования дополнительных фильтров.





Описание

(0.08 Мб)



Каталог

(2.10 Мб)

Altivar 61
Altivar 61

Преобразователь частоты Altivar 61 предназначен для трехфазных асинхронных двигателей мощностью от 0,75 до 800 кВт с напряжением питание 200-690В. Преобразователь используется для создания современных систем обогрева, вентиляции и кондиционирования воздуха (HVAC) в промышленных и коммерческих зданиях для управления: вентиляторными агрегатами; установками кондиционирования воздуха; насосными агрегатами.

  • Законы управления: скалярное U/F-регулирование (2 или 5 точек), векторное управление потоком (SVC) в разомкнутой системе, энергосберегающий режим.
  • Диапазон скорости 1:100.
  • Перегрузочная способность: 130% номинального момента в течение 60 с
  • Переключение двигателей или конфигураций (мультидвигатель или мультиконфигурация)
  • Управление до 5-и насосов
  • Работа при просадках напряжения
  • Функции, разработанные специально для насосных и вентиляторных агрегатов. Функции защиты и функции безопасности.
  • Встроенные коммуникационные протоколы Modbus и CANopen.
Подробнее



Описание

(0.04 Мб)



Каталог

(14.40 Мб)

Altivar 61 Plus
Altivar 61 Plus

Преобразователь частоты Altivar 61 Plus мощностью от 90 до 2400 кВт с питанием 380 до 690В. Компактное исполнение IP23, IP54, предназначен для насосов, вентиляторов и компрессоров.





Эффективные решения сложных задач (0.97 Мб)

Описание

(0.05 Мб)



Каталог

(2.60 Мб)

Altivar 71

Altivar 71 Plus
Частотный преобразователь Altivar 71
Altivar 61 Plus

Серия Altivar 71 предназначена для двигателей мощностью от 0,37 до 630 кВт с пятью типами сетевого питания. Данная серия ПЧ позволяет управлять с помощью алгоритма векторного управления потоком (CVF) асинхронными двигателями в разомкнутой и замкнутой системах регулирования скорости.

  • Перегрузочная способность: 220% номинального момента двигателя в течение 2 с и 170% в течение 60 с.
  • Диапазон регулирования: 1:1000
  • Выходная частота до 1600 Гц.

Altivar 71 отвечает самым строгим требованиям применений благодаря использованию разнообразных законов управления двигателем и многочисленным функциональным возможностям. Она адаптирована для решения наиболее сложных задач электропривода.

  • Момент и повышенная точность при работе на очень низкой скорости.
  • Исполнения ATEX.
  • Переключение двигателей или конфигураций (мультидвигатель или мультиконфигурация).
  • Возможность установки одновременно до трех дополнительных карт.
  • Макроконфигурации.
  • Варианты со степенью защиты IP 54 для тяжелых условий окружающей среды.

Преобразователи частоты Altivar 71 Plus мощностью от 90 до 2400 кВт с питанием от 380 до 690 В. Предназначены для двигателей с постоянным вращающим моментом.



Эффективные решения сложных задач (0.97 Мб)

Описание 71

(0.03 Мб)



Каталог 71/71P

(5.50 Мб)



Описание 71P

(0.08 Мб)



Выбор 71P

(4.20 Мб)

Altivar Lift
Altivar Lift

Преобразователи частоты для синхронных и асинхронных двигателей (с энкодером или без него).

Напряжение 200/240 В - от 27 до 66 А

Напряжение 380/480 В - от 10 до 48 А

Максимум преимуществ для всех пользователей.

Для пассажиров лифта:

  • Плавное трогание с места и остановка кабины лифта. Плавное движение кабины.
  • Оптимальная скорость (минимальное время поездки).
  • Точность остановки кабины на этаже.
  • Бесшумность работы.



Подробнее



Брошюра

(0.26 Мб)



Описание

(0.05 Мб)
