Группа продуктов STROKE BUSH: Шариковые втулки и линейные блоки, предназначенные для линейного и вращательного движения

Обычные шариковые втулки не предназначены для вращения вокруг своей оси. В таких случаях следует использовать поворотные втулки. Линейно-поворотные подшипники STROKE BUSH и SLIDE ROTARY BUSH предназначены именно для таких случаев.

В зависимости от конструкции линейно-поворотные шариковые втулки делятся на два вида.

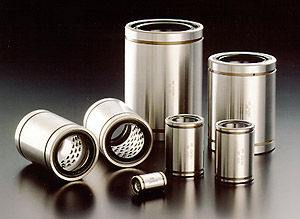

Линейно-поворотные шариковые втулки NB STROKE BUSH с ограниченным линейным ходом.

Хотя линейно-поворотные шариковые втулки NB имеют ограниченный линейный ход, они функционируют с минимальными затратами на трение, отличаются высокой износостойкостью и позволяют получать сложное линейно-вращательное движение. Как следствие, их можно использовать в самых различных устройствах.

Линейно-поворотные шариковые втулки NB разработаны таким образом, чтобы позволить шарикам вращаться плавно и беспрепятственно. Под отшлифованным с высокой точностью наружным кольцом подшипника находится сепаратор, в отверстиях которого в шахматном порядке располагаются стальные шарики. Каждый шарик в сепараторе плавно вращается отдельном отверстии, в то время как наружное кольцо вращается или двигается возвратно-поступательно.

Как следствие, такие подшипники идеальны для использования в задачах с коротким ходом и большой частотой изменения направления перемещения.

Области применения

Очень широкая область применения. Возможно использование везде, где требуется линейно-вращательное перемещение.

Линейно-поворотные подшипники

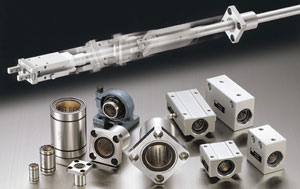

Линейно-поворотные шариковые втулки и блоки NB SLIDE ROTARY BUSH с неограниченным линейным ходом

Линейные подшипники NB серии SLIDE ROTARY BUSH представляют собой разновидность линейно-поворотных втулок. Они лишены главного недостатка втулок STROKE BUSH - ограниченности линейного хода.

Линейно-поворотные шариковые втулки NB неограниченного хода и блоки на их основе разработаны для получения сложного линейно-вращательного движения. Использование таких линейных подшипников позволяет существенно уменьшить занимаемое оборудованием рабочее пространство по-сравнению с классическими многокомпонентными решениями на основе комбинаций линейных подшипников и подшипников вращения.

Области применения

Очень широкая область применения. Возможно использование везде, где требуется линейно-вращательное перемещение.

Линейно-поворотные блоки NB
