Прецизионные рельсовые направляющие с системой антипроскальзывания NV и координатные столы NVT на их основе.

Прецизионные рельсовые направляющие SLIDE WAY NV и координатные столы SLIDE TABLE NVT представляют собой дальнейшее развитие прекрасно зарекомендовавших себя направляющих SV/SVT. Направляющие NV оснащены системой STUDROLLER (зубчатый ролик), которая полностью устраняет эффект проскальзывания роликового сепаратора.

Система STUDROLLER основывается на новой концепции использования зубчатого ролика для устранения проскальзывания всего сепаратора. Т.о. устраняются такие ограничения использования прецизионных направляющих, как вертикальная установка, скорости более 0.5 м/с, ультра-высокие ускорения, сильные вибрации, а также в случаях ультра-малых скоростей 5 микрон в секунду и менее.

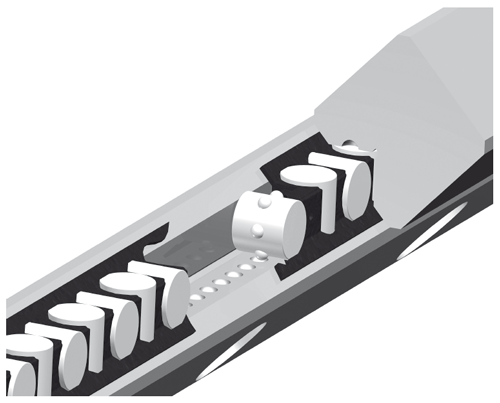

Прецизионная направляющая с системой антипроскальзывания

Дополнительные преимущества серии NV:

  • Площадь поверхности контакта ролика с направляющей увеличена на 30-58%, что привело к увеличению грузоподъемности и ресурса в 1.3 - 2.5 раза по сравнению с серией SV.
  • Габаритные и присоединительные размеры направляющих NV полностью совпадают с размерами серии SV, обеспечивая полную взаимозаменяемость.
  • Стоимость направляющих NV в среднем ниже, чем стоимость направляющих SV.

Координатные столы серии NVT

Координатные столы серии NVT - готовый продукт на основе направляющих NV. Это высокоточные, полностью откалиброванные решения, готовые к немедленной установке в оборудование. Точность и преднатяг отрегулированы в заводских условиях и не требуют вмешательства пользователя. Наличие большого числа крепежных отверстий в основании и верхней части стола позволяют максимально сократить время монтажа.

Несмотря на свои компактные размеры, столы NVT обладают чрезвычайно высокой жесткостью и нагрузочными характеристиками.

Координатный стол NVT

Исполнения из нержавеющей стали

Направляющие NV доступны для заказа в исполнении из нержавеющей стали для обеспечения максимальной защиты от коррозии. Столы NVT также можно заказать в коррозионно-стойком варианте (в этом случае база и стол, между которыми установлены направляющие из нержавеющей стали, изготовлены не из стали, а из алюминия).

Более подробную информацию Вы найдете в каталогах серии.
