Координатные столы

Координатный стол представляет собой готовый механический узел линейного перемещения на одну, две или более осей, включающий следующие компоненты:

  • Высокоточная станина из стали или анодированного/криогенно-обработанного алюминия
  • Линейные направляющие качения
  • Приводной механизм (шарико-винтовая передача с опорами, зубчатая рейка, ременная передача, линейный серводвигатель и т.п.)
  • Опционально: ручной привод с микрометром
  • Опционально: двигатель, фланец крепления двигателя, соединительная муфта, система управления

Все компоненты поставляются в сборе, что освобождает от необходимости выверки и сборки. Изделие готово к немедленному использованию.

В отличие от линейных модулей в координатных столах используются классические линейные направляющие, следствием чего является большая грузоподъемность, точность и жесткость, но в то же время они имеют большую массу и габариты.

ООО "Акетон" поставляет координатные столы ряда ведущих мировых производителей (Bosch Rexroth, GMT, INA и др.), а также координатные столы эконом-класса производства Тайвань.

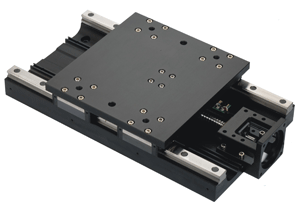

Координатный стол


Основные характеристики стандартных серий:

  • Грузоподъемность 30-80 кг
  • Ход 50 - 500 мм по каждой координате
  • Точность позиционирования от 15 мкм до 100 мкм при повторяемости 4-10 мкм

Основные характеристики миниатюрных серий:

  • Грузоподъемность 1.8-35 кг
  • Ход 6 - 180 мм по каждой координате
  • Минимальный шаг микрометра 10 мкм, прямолинейность Перемещения 5 мкм

Основные исполнения координатных столов:

  • Полноразмерные: однокоординатные, двухкоординатные. Для автоматической подачи. Приводной элемент - шарико-винтовая передача. Универсальный и прецизионный класс точности.
  • Миниатюрные: однокоординатные, двухкоординатные, вплоть до 6 координат. Для ручной или автоматической подачи. Приводной элемент - шарико-винтовая передача, передача винт-гайка скольжения с микрометром, зубчатая передача.
  • Все изделия могут поставляться в исполнениях эконом-класса.
  • Типы двигателей: шаговые 2-фазные, шаговые 5-фазные, серводвигатели. Драйверы и контроллеры в комплекте поставляются опционально.

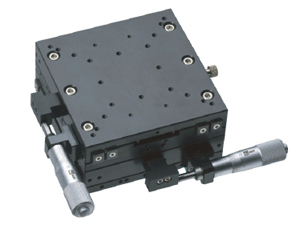

Миниатюрный координатный стол

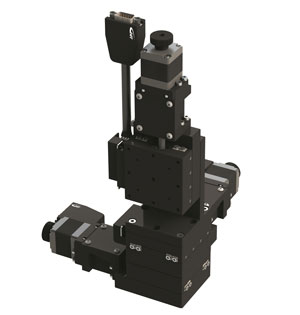

Миниатюрный моторизованный координатный стол

Области применения
  • Приборостроение
  • Общепромышленное оборудование
  • Прецизионное оборудование
