Двухфазные гибридные шаговые двигатели серии 42CSTHW (NEMA 14)

Базовые характеристики:

  • NEMA 14
  • Допуск углового шага - 5%
  • Максимально допустимая температура - 80°С
  • Рабочая температура - -20...+50°С
  • Сопротивление изоляции - 100МОм мин. 50 VDC
  • Диэлектрическая прочность - 500 VAC / мин.

шаговый двигатель NEMA 14

Описание серий:

Модель Шаг,град. Длина L, мм Напряжение, В Сила тока, А Сопротивление обмотки, Ом Индуктивность обмотки, m/H Крутящий момент, кг/см Кол-во выводов Инерция ротора Г/СМ2 Момент инерции г/см Вес, кг Диаметр вала, мм Цена USD, c НДС
42CSTHW205
1,8
34
12,0
0,3
40,0
18,0
1,2
6
34
200
0,2
5
запр.
42CSTHW208
1,8
34
12,0
0,4
30,0
37,0
2,6
4
34
200
0,2
5
запр.
42CSTHW213
1,8
34
12,0
0,6
20,0
15,0
2,0
6
34
200
0,2
5
запр.
42CSTHW602
1,8
40
12,0
0,4
30,0
21,0
2,5
6
54
220
0,24
5
запр.
42CSTHW607
1,8
40
3,6
1,2
3,0
3,2
2,6
6
54
220
0,24
5
запр.
42CSTHW609
1,8
40
3,4
1,7
2,0
3,0
3,4
4
54
220
0,24
5
запр.
42CSTHW801
1,8
48
12,0
0,4
30,0
25,0
3,2
6
68
280
0,34
5
запр.
42CSTHW804
1,8
48
3,6
1,2
3,0
5,0
4,5
4
68
280
0,34
5
24,9
42CSTHW811
1,8
48
3,1
2,5
1,25
1,8
4,8
4
68
280
0,34
5
27,4

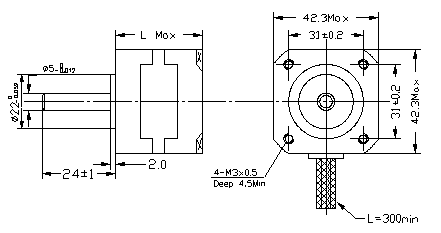

Присоединительные и габаритные размеры:

Маркировка выводов:

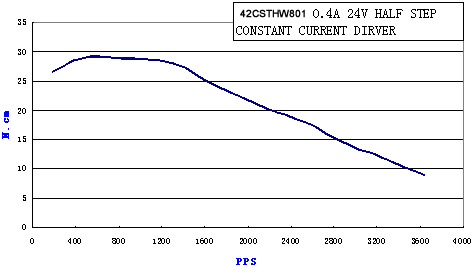

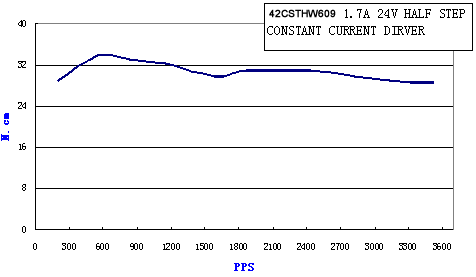

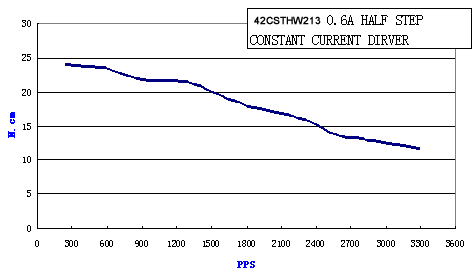

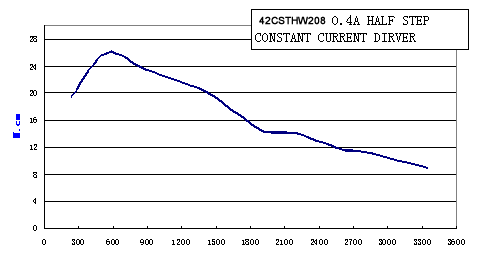

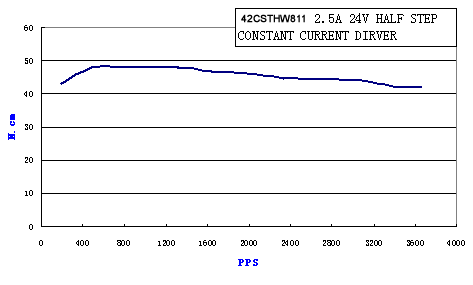

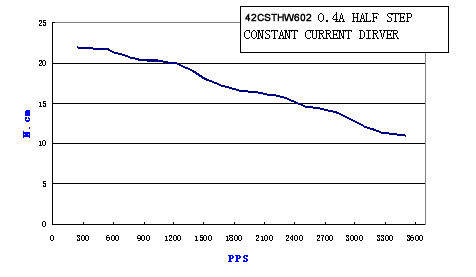

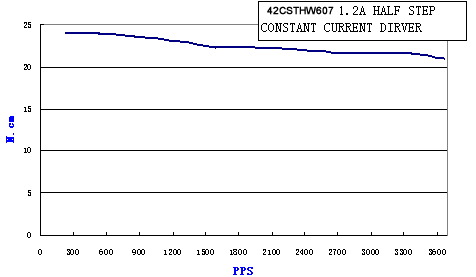

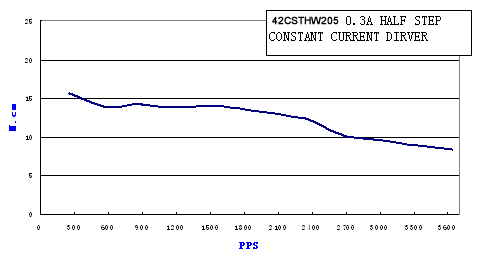

Зависимость крутящего момента от частоты:
